TRANSISTOR

Transistor memiliki dua jenis yaitu: Transistor Bipolar dan Transistor Unipolar. Transistor Bipolar adalah transistor yang memiliki dua persambungan kutub. Transistor Unipolar adalah transistor yang hanya memiliki satu buah persambungan kutub .Transistor biasa terdiri dari 3 buah kaki yang masing-masing diberi nama: emitor, basis dan kolektor.

Transistor bipolar dapat diibaratkan dengan dua buah dioda. transistor terbagi menjadi dua jenis yaitu NPN dan PNP ,

berikut ini adalah simbol dari NPN dan PNP:

keterangan :

Titik dimana garis beban memotong kurva IB = 0 disebut Titik sumbat ( cut off). Pada titik ini arus basis adalah nol dan arus kolektor kecil sehingga dapat diabaikan.

Perpotongan garis beban dan kurva IB = IB (sat) disebut Saturasi (Penjenuhan). Pada titik ini arus basis sama dengan IB (sat) dan arus kolektor adalah maksimum.

Semua titik operasi antara titik sumbat dan penjenuhan adalah Daerah aktif dari transistor. Perpotongan dari arus basis dan garis beban adalah titik stasioner ( Q = quiescent )

Alpha dc

Jika kita berkata lebih dari 95 % dari electron yang diiinjeksikan mencapai kolektor , sama saja kita berkata bahwa arus kolektor hampir sama dengan arus emitter. Alpha dc suatu transistor menunjukkan bagaimana dekatnya harga kedua arus tersebut.

Ini didefinisikan dengan rumus :

Beta dc

Kita telah menghubungkan arus kolektor dengan arus emitter dengan menggunakan a dc. Kita juga dapat menghubungkan arus kolektor dengan arus basis dengan mendefinisikan beta dc suatu transistor sebagai :

Hubungan antara a dc dengan b dc

Hukum arus kirchoff menyatakan :

rumus untuk αdc dalam term βdc. Dengan aljabar kita dapat menyusun persamaan menjadi sebagai berikut :

Untuk mengetahui kaki-kaki transistor lebih mudah dengan melihat data book transistor yang mencantumkan kaki-kaki transistor. Dan untuk mengetahui kaki-kaki transistor dengan menggunakan multitester akan dibahas pada bahasan berikutnya.

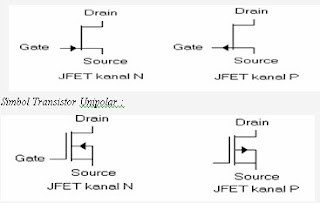

Transistor unipolar adalah FET (Field Effect Transistor) yang terdiri dari JFET kanal N, JFET kanal P, MOSFET kanal N, dan MOSFET kanal P.
